New Annotation - Neue Beschriftung anlegen

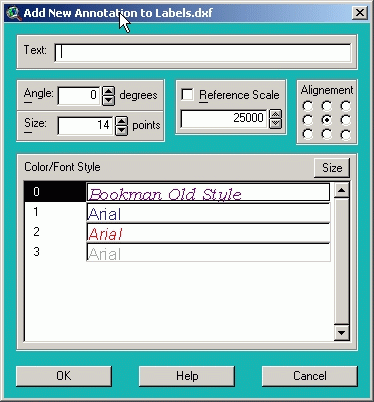

Mit diesem Befehl können Sie eine neue Beschriftung im aktiven AutoCAD Annotation Thema anlegen (Eingabe von Text, Winkel, Schriftgröße und Farbe/Schriftstil). Der Dialog wird geöffnet, wenn Sie mit dem Pointer Tool bei gedrückter Shift-Taste auf die Zielposition doppelklicken oder mit der rechten Maustaste auf die Zielposition klicken und den Befehl New Annotation auswählen. Die Beschriftung wird an der angeklickten Position zum ersten aktiven DXF Annotation Thema der View hinzugefügt. Der Name dieses Themas wird in der Kopfzeile des Dialogs angezeigt.

Alle Einstellungen bleiben von der zuletzt hinzugefügten bzw. bearbeiteten Beschriftung erhalten. Dadurch ist es ganz einfach, den selben Text mehrmals zu einem Beschriftungsthema hinzuzufügen. Um eine bestehende Beschriftung als Vorlage zu verwenden, klicken Sie diese zuvor mit dem Pointer Tool doppelt an (siehe Edit Annotation) ohne sie zu verändern (Dialog mit schließen).

• Text: Hier können Sie die den Beschriftungstext eingeben.
• Angle: Hier können Sie den Rotationswinkel der Beschriftung eingeben (Werte zwischen 0 und 360°, 0° für normale, 90° für senkrechte Ausrichtung, 180° um die Schrift auf den Kopf zu stellen etc.).
• Size: Hier können Sie die Größe der Beschriftung eingeben (Schriftgrad in Punkten abhängig vom Bezugsmaßstab siehe Reference Scale).
• Reference Scale: Die Schriftgröße Size ist abhängig vom Bezugsmaßstab (Beispiel: Im Maßstab 1:10.000 betragt die Schriftgröße 12.5 Punkte - bei 1:1.000 das Zehnfache d.h. 125 Punkte). Aktivieren Sie das Kontrollkästchen, um diesen Maßstab einzustellen (der zuletzt eingegebene Wert wird für den Rest der ArcView Sitzung beibehalten). Wenn das Kontrollkästchen deaktiviert ist, bezieht sich der Schriftgrad auf den aktuellen Maßstab der View. Wenn jedoch die Maßeinheit (Map Units) der View nicht definiert ist, kann der Maßstab und somit auch die Schriftgröße nicht korrekt berechnet und geändert werden.
• Alignement: Wählen Sie hier die Ausrichtung des Textes (neun mögliche Positionen wie in Theme - Properties: oben links, oben mitte, oben rechts, mitte links, mitte mitte, mitte rechts, unten links, unten mitte, unten rechts). Die Ausrichtung ist keine dauerhafte Eigenschaft der Beschriftung, sondern bestimmt nur, wie der Text relativ zur angeklickten Position angelegt wird.
• Color Font/Style: Hier können Sie einen der vordefinierten Textstile des Beschriftungsthemas wählen (entsprechend der Legende des Themas). Die linke Spalte zeigt die fortlaufende Nummer des Stils (Feld Color in der Attributtabelle), daneben wird die Schriftart in entsprechender Farbe und Schriftstil angezeigt.

Hinweis: Neue Schriftstile werden automatisch (fortlaufend numeriert) angelegt, wenn Sie Beschriftungen mit dem Befehl Annotations Modify modifizieren und dabei neue Kombinationen von Schriftart, Schriftstil und Farbe entstehen.

• Size: Klicken Sie auf diese Schaltfläche, um die Größe der Beschriftung an den gewählten Textstil anzupassen (die für diesen Textstil am häufigsten vorkommende Schriftgröße wird im Feld Size eingetragen).
• Klicken Sie auf um die neue Beschriftung anzulegen.
